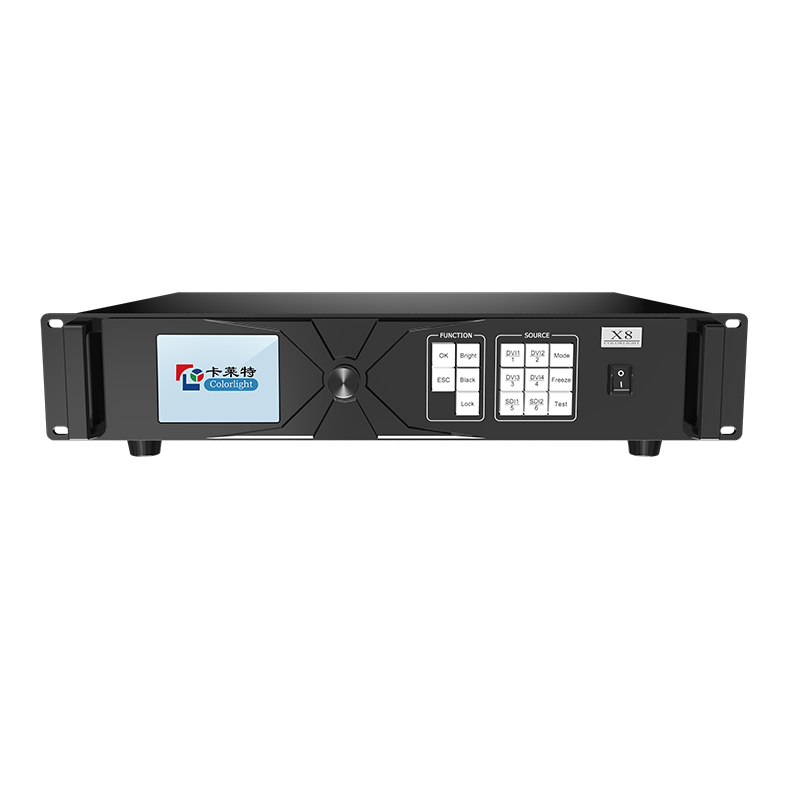

X8是专业级LED显示屏控制设备；具备强大的视频信号接收、拼接和处理能力，最大可接收1920×1200像素的高清数字信号；支持DVI和SDI数字接口，多路信号间无缝切换；支持拼接、缩放，最大支持6画面显示。
X8具备8个千兆网口输出，单机可支持最宽8192像素或最高4096像素的LED显示屏。同时，X8具备一系列丰富实用的功能，提供灵活的屏幕控制和高品质的图像显示，可完美应用于高端租赁显示屏和小间距LED显示屏。
接口示意
功能特性
·支持丰富的数字信号接口，包括4路DVI和2路SDI；
·最大输入分辨率1920×1200@60Hz，支持分辨率任意设置；
·最大带载500万像素，最宽8192像素, 或最高4096像素；
·支持视频源任意切换，可根据显示屏分辨率对输入图像进行拼接、缩放；
·支持6画面显示，位置、大小可自由调节；
·支持16种预置模式，可根据需求随时加载保存的预置参数；
·双USB 2.0高速通讯接口，用于电脑调试和主控间任意级联；
·支持亮度和色温调节；
·支持低亮高灰；
·支持卡莱特全系列接收卡、多功能卡、光纤收发器。
| 输入接口 | |
|---|---|
| DVI | 4 路DVI 输入，满足 HDMI 1.4 标准 VESA 标准（支持1920×1200@60Hz），支持HDCP |
| SDI | 2 路 SDI 输入，满足 SDI-3G 标准 支持1080p，1080i |
| 输出接口 | |
|---|---|
| Port1-8 | RJ45，8路千兆网口输出，8个网口可上下左右任意拼接 |
| 控制接口 | |
|---|---|
| LAN | 百兆网口，通过网络控制设备 |
| USB_OUT | USB输出，用于X8之间级联 |
| USB_IN | USB输入，连接PC，用于调试参数 |
| Genlock | Genlock同步信号，保证大屏显示画面和外部Genlock源同步 |
| Genlock Loop | Genlock同步信号环路输出 |
| RS232 | RJ11(6P6C)接口*，可连接中控 |
| 整机规范 | |
|---|---|
| 机箱尺寸 | 2U标准机箱 |
| 输入电压 | AC100~240V ，50/60Hz |
| 额定功耗 | 70W |
| 工作温度 | -20~60℃ |
| 重量 | 6.9kg |
