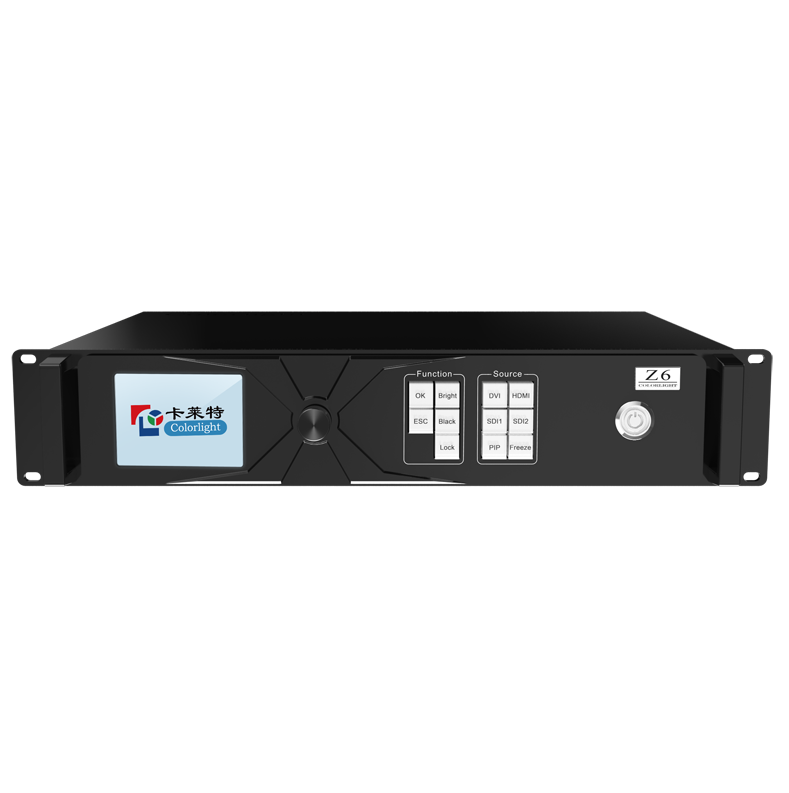

超级主控Z6

Z6 是专业的LED显示屏控制设备，它将视频拼接器、视频处理器和发送器融为一体，具备强大的视频信号接收能力、超高清图像处理和发送能力。Z6可完美应用于高端租赁显示屏和小间距LED显示屏。

接口示意

功能特性

·输入接口包括2路SDI, 1路HDMI2.0，1路DP1.2，4路DVI；

·输入分辨率最高可达3840×2160@60Hz；

·视频输出带载能力：830万像素，最宽可达8192像素，最高可达4096像素；

·可根据显示屏分辨率对输入图像进行拼接、缩放；

·支持HDR；

·支持8、10bit颜色输入；

·支持低延时；

·可根据显示屏分辨率对输入图像进行拼接、缩放；

·支持3画面显示，位置、大小可自由调节；

·支持多台发送器拼接级联，严格同步；

·支持亮度、色温调节；

·支持低亮高灰；

·支持HDCP2.2；

·支持卡莱特全系列接收卡，支持多功能卡、光纤收发器。

输出接口
千兆网口	16路Neutrik千兆网口输出

控制接口
LAN	百兆网口控制（连接PC通讯，或接入网络），可做Artnet控制口
USB_OUT	USB输出，用于Z6之间级联
USB_IN	USB输入，连接PC，用于调试参数
GENLOCK	Genlock同步信号，保证大屏显示画面和外部Genlock源同步
GENLOCK_LOOP	Genlock同步信号环路输出
3D发射器接口	连接3D发射器（选配）

输入指标
端口	数目	分辨率规格		备注
SDI	2	支持1080p，1080i，720p		8bit支持YCbCr422
HDMI	1	EIA/CEA-861标准，符合HDMI-2.0标准，支持HDCP2.2	3840×2160@60Hz	8bit支持RGB444，YCbCr444， YCbCr422， YCbCr420 10bit支持YCbCr422，YCbCr420
HDMI	1	EIA/CEA-861标准，符合HDMI-2.0标准，支持HDCP2.2	1920×1080@60Hz	8/10bit支持RGB444，YCbCr444， YCbCr422， YCbCr420
DP	1	VESA DP1.2 标准,支持HDCP1.3	3840×2160@60Hz	8bit支持RGB444，YCbCr444， YCbCr422， YCbCr420 10bit支持YCbCr422， YCbCr420
DP	1	VESA DP1.2 标准,支持HDCP1.3	1920×1080@60Hz	8/10bit支持RGB444，YCbCr444， YCbCr422， YCbCr420
DVI	4	VESA标准，支持HDCP1.4	1920×1080@60Hz	8/10/12bit 支持RGB444，YCbCr444， YCbCr422， YCbCr420
